118C058｜第118回 歯科医師国家試験 過去問

正答

a

この問題のポイント

モニタ心電図の3点誘導では、電極の色と装着部位を対応させます。日本で一般的な配色では赤色電極を右上胸部へ装着します。

解説

3点誘導法では、体動や筋電図の影響を受けにくいよう、四肢電極に相当する位置を胸郭上へ移して装着します。一般的には赤色を右鎖骨下付近、黄色を左鎖骨下付近、緑色を左下胸部付近に配置します。

本問では図中アが赤色電極を装着する右上胸部に該当します。装置や規格によって表示体系が異なる可能性があるため、実際の臨床では使用機器の表示も必ず確認します。

画像の確認

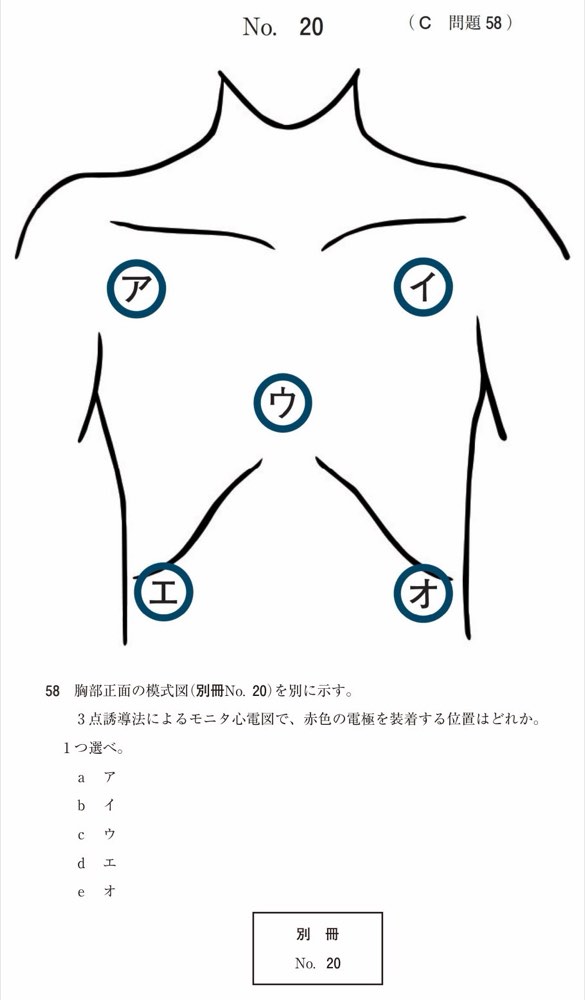

実画像の正面模式図では、アが患者の右鎖骨下、イが左鎖骨下、エ・オが左右下腹部、ウが胸部中央に配置されている。3点誘導の赤色電極は右上肢電極として右鎖骨下へ装着するため、図中アに当たる選択肢aが正しい。

選択肢の確認

a．ア
正しい。図中アは患者の右鎖骨下付近に相当し、3点誘導法の赤色電極を装着する位置です。

b．イ
図選択肢です。正答ではありません。黄色または緑色電極など、別の誘導電極を置く位置との違いを確認します。

c．ウ
図選択肢です。正答ではありません。赤色電極は右上胸部に置き、下胸部や体幹中央には置きません。

d．エ
図選択肢です。正答ではありません。患者の左右を正面図で取り違えないようにします。

e．オ
図選択肢です。正答ではありません。赤色電極の基準位置は患者の右鎖骨下付近です。

覚えるポイント

• 3点誘導の赤色電極は右上胸部へ装着します。
• 正面模式図では患者の右左を取り違えないようにします。
• 実際の装着ではモニタ本体と電極コードの表示を確認します。
