38PM51｜第38回 臨床工学技士国家試験 過去問

正答

3

この問題のポイント

この問題では、理想演算増幅器の基本性質を使って、出力電圧が10 Vになる入力電圧V_iを求めます。

理想演算増幅器で負帰還がかかっているときは、次の2つを使います。

• 入力端子には電流が流れない
• 反転入力端子と非反転入力端子の電位は等しい

つまり、

• V_- = V_+

として計算できます。

解説

まず、図の下側の非反転入力端子「＋」に注目します。

V_iは、1 kΩと10 kΩの分圧回路に加わっています。非反転入力端子には電流が流れないため、1 kΩと10 kΩだけで分圧を考えます。

非反転入力端子の電圧をV_+とすると、

• V_+ = 10 kΩ / (1 kΩ + 10 kΩ) × V_i
• V_+ = 10 / 11 × V_i

理想演算増幅器で負帰還がかかっているため、

• V_- = V_+
• V_- = 10 / 11 × V_i

次に、反転入力端子「−」側の節点で考えます。

反転入力端子には電流が流れないため、2 V側の1 kΩに流れる電流と、出力側の10 kΩに流れる電流の関係から節点方程式を立てます。

反転入力端子の電圧をV_-とすると、

• (V_- - 2) / 1 kΩ + (V_- - V_o) / 10 kΩ = 0

両辺に10 kΩを掛けると、

• 10(V_- - 2) + (V_- - V_o) = 0
• 10V_- - 20 + V_- - V_o = 0
• 11V_- - 20 - V_o = 0

したがって、

• V_o = 11V_- - 20

ここに、

• V_- = 10 / 11 × V_i

を代入します。

• V_o = 11 × (10 / 11 × V_i) - 20
• V_o = 10V_i - 20

問題では、

• V_o = 10 V

なので、

• 10 = 10V_i - 20
• 10V_i = 30
• V_i = 3 V

よって、V_iは3 Vです。

図で見るポイント

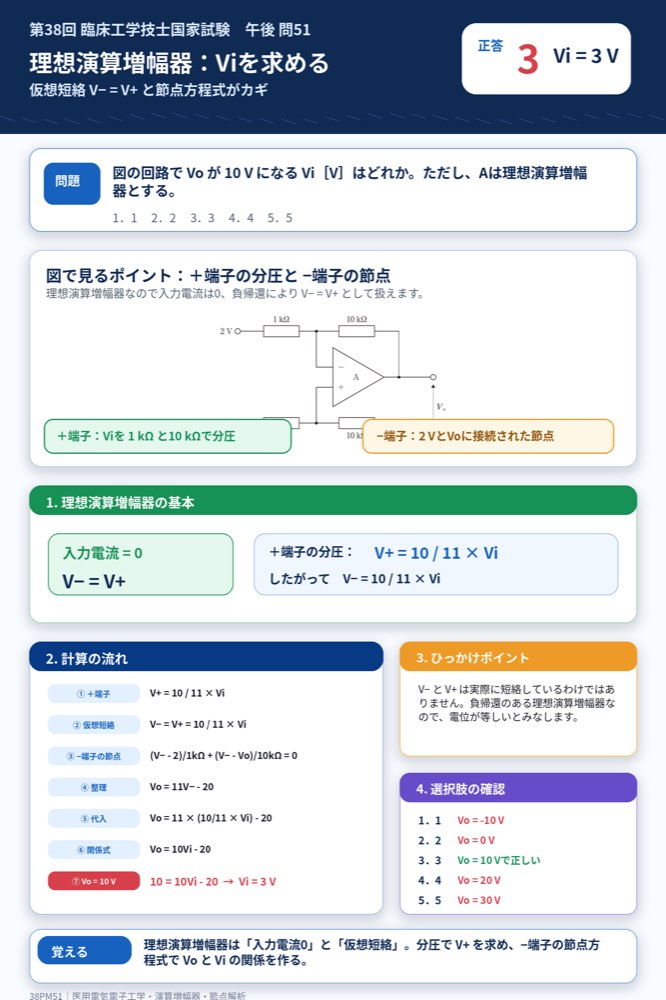

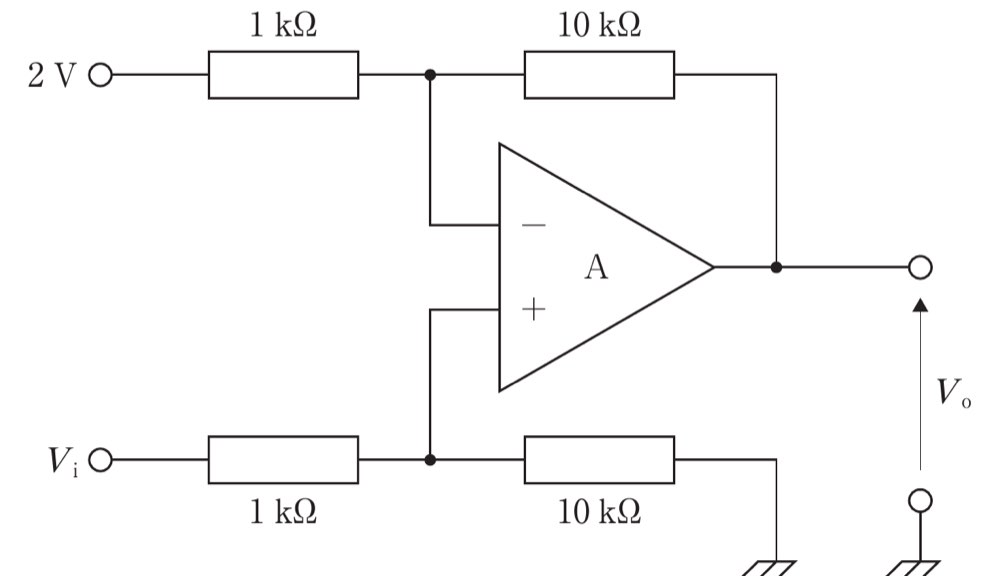

下側の1 kΩと10 kΩは、V_iを分圧して非反転入力端子に加えています。上側は2 V入力と出力V_oが、1 kΩと10 kΩを介して反転入力端子につながっています。

ひっかけポイント
反転入力端子と非反転入力端子は、短絡されているわけではありません。理想演算増幅器に負帰還がかかっているため、電位が等しいとして扱います。これを仮想短絡といいます。

選択肢の確認

1．誤り。
V_i = 1 Vとすると、V_o = 10 × 1 - 20 = -10 Vとなり、10 Vにはなりません。

2．誤り。
V_i = 2 Vとすると、V_o = 10 × 2 - 20 = 0 Vとなり、10 Vにはなりません。

3．正しい。
V_i = 3 Vとすると、V_o = 10 × 3 - 20 = 10 Vとなります。

4．誤り。
V_i = 4 Vとすると、V_o = 10 × 4 - 20 = 20 Vとなり、大きすぎます。

5．誤り。
V_i = 5 Vとすると、V_o = 10 × 5 - 20 = 30 Vとなり、大きすぎます。

覚えるポイント

• 理想演算増幅器では、入力端子に電流は流れません。
• 負帰還がある理想演算増幅器では、**V_- = V_+**として扱えます。
• 1 kΩと10 kΩの分圧では、10 kΩ側の電圧は 10 / 11 × 入力電圧 です。
• この回路では、出力は V_o = 10V_i - 20 と表せます。
• V_o = 10 Vなら、V_i = 3 Vです。
