60AM033｜第60回 作業療法士国家試験 過去問

正答

3．ベース・プレート

この問題のポイント

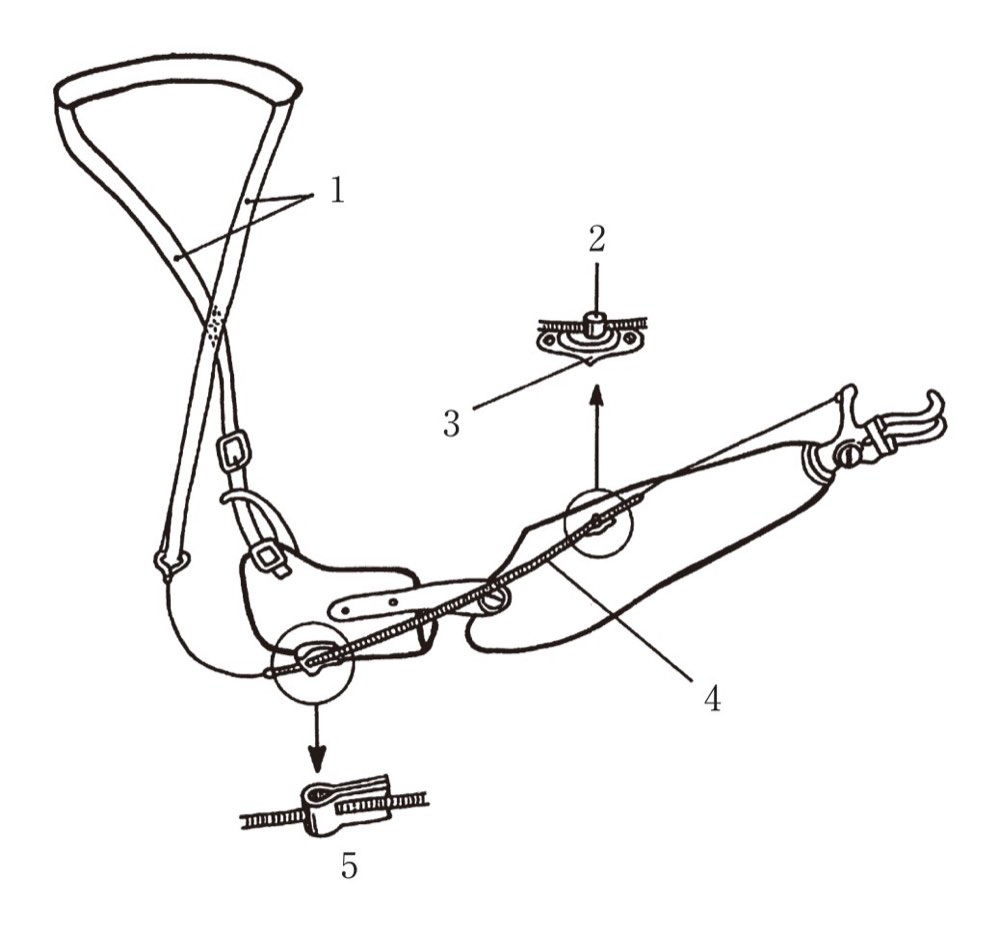

前腕能動義手の構造において、各部品の位置と機能を正確に把握することが鍵です。特に、図面で示された番号3の部品が「コントロールケーブルの滑車機構を支持する平板状の部品」として確認され、その役割は「基盤としての支持機能」にあります。試験では「図と名称の対応」が問われるので、部品の位置、形状、機能のセット理解が必須です。

解説

前腕能動義手のハーネス・継手系は、ケーブルを介して操作を伝達する仕組みを持ちます。図中、番号3の部品は平板状で、コントロールケーブルの滑車機構を支える役割を果たしています。この部品は「ベース・プレート」と呼ばれており、義手の操作に必要な力の伝達基盤として機能します。他の部品と比較すると、この部品は「支持・基盤」という機能に特化しており、他の構成部品とは異なる役割を持ちます。

選択肢の確認

1．ハンガー：前腕ソケット上部に設置され、義手を懸垂するU字型金具。図の1に該当。
2．クロス・バー：ケーブルの方向を変えるための横棒状の金具。図の2付近に位置。
3．ベース・プレート：コントロールケーブルを支える平板部品。図の3に該当。
4．ハーネス：肩甲骨上を通る懸垂ベルト。図の1に相当。
5．リテーナー：ケーブルの終端を固定する部品。図の5に該当。

覚えるポイント

「ハーネス→クロス・バー→ベース・プレート→リテーナー」の流れで覚えると、各部品の役割が整理されます。特に「ベース・プレート」は「基盤」としての位置にあるため、図面で「平板で、ケーブルを支える」部品として認識することが重要です。
