39AM63｜第39回 臨床工学技士国家試験 過去問

正答

4

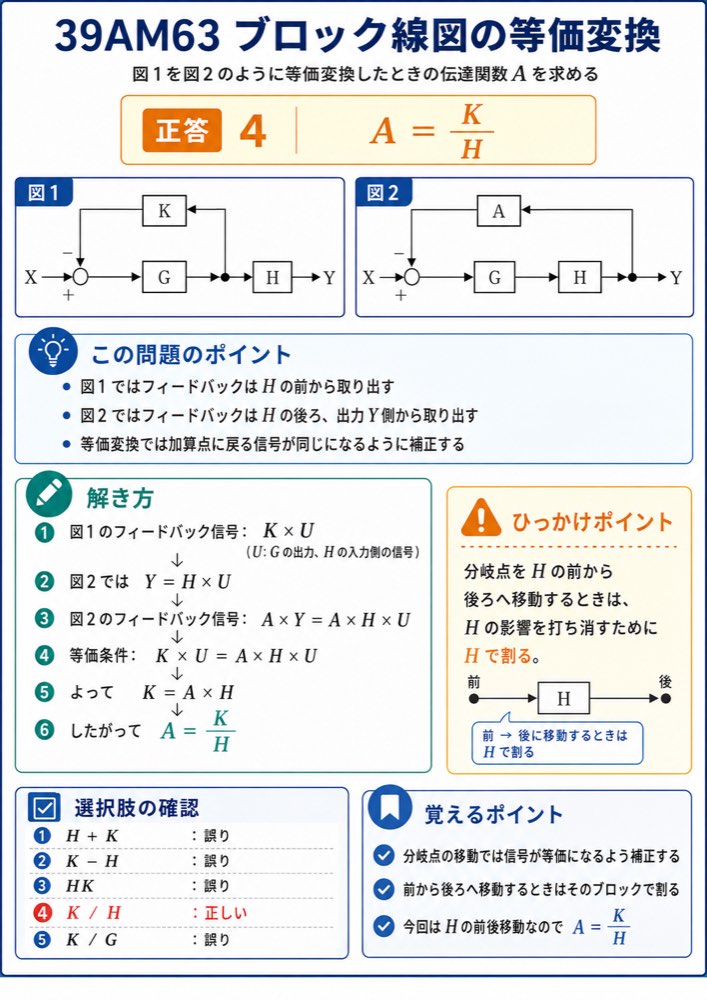

この問題のポイント

この問題では、ブロック線図の等価変換が問われています。

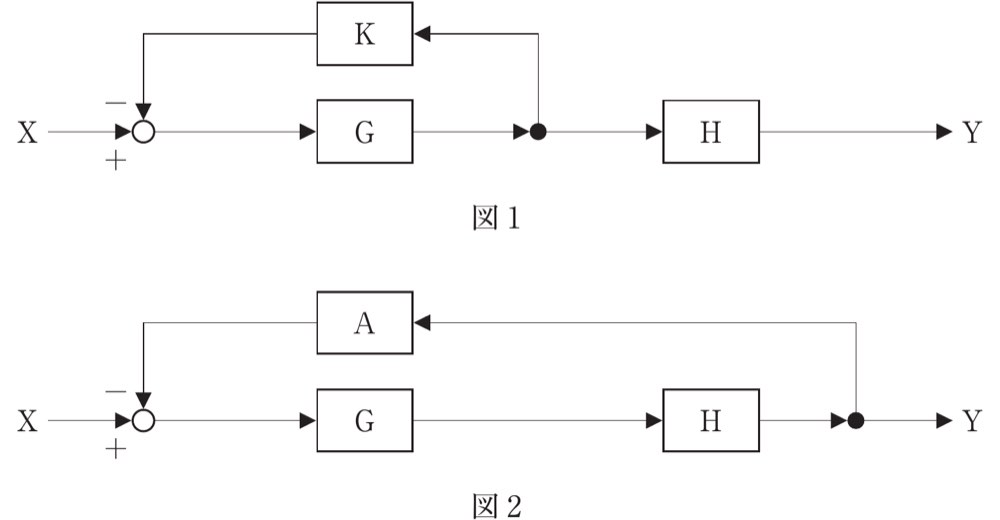

図1では、フィードバック信号は H の前の分岐点から取り出され、伝達関数 K を通って加算点の負入力へ戻っています。

図2では、フィードバック信号を取り出す位置が H の後、つまり出力 Y 側に移動しています。

分岐点をブロック H の後ろへ移動すると、同じフィードバック信号にするために、フィードバック経路の伝達関数を補正する必要があります。

その補正が A = K / H です。

解説

図1と図2が等価であるためには、加算点に戻ってくる負のフィードバック信号が同じでなければなりません。

図で見るポイント
図1では、G の出力であり H の入力となる信号を分岐して、K を通して戻しています。

図2では、H を通過した後の出力 Y を分岐して、A を通して戻しています。

つまり、分岐点を H の前から H の後ろへ移動しています。

図1で、G の出力、すなわち H の入力となる信号を U とします。

図1では、フィードバック信号は、

• K × U

です。

一方、図2では、U が H を通った後に出力 Y になります。

• Y = H × U

図2のフィードバック信号は、Y に A をかけたものなので、

• A × Y
• A × H × U

です。

図1と図2が等価であるためには、戻ってくる信号が等しくなる必要があります。

• K × U = A × H × U

U を消去すると、

• K = A × H

したがって、

• A = K / H

となります。

ひっかけポイント
分岐点をブロックの前から後ろへ移動すると、移動したブロックの影響を打ち消す必要があります。

今回は H の後ろへ移動しているため、フィードバック経路には 1 / H の補正が必要です。

もともと K があるので、A は K / H になります。

伝達関数で確認する方法

図1の全体の伝達関数を考えます。

G の出力を U とすると、

• U = G × (X - K × U)
• U = GX - GKU
• U × (1 + GK) = GX
• U / X = G / (1 + GK)

出力は、

• Y = H × U

なので、

• Y / X = GH / (1 + GK)

次に図2を考えます。

図2では、出力 Y を A で戻しているので、

• Y = GH × (X - A × Y)
• Y = GHX - AGHY
• Y × (1 + AGH) = GHX

したがって、

• Y / X = GH / (1 + AGH)

図1と図2が等価であるためには、分母が一致する必要があります。

• 1 + GK = 1 + AGH
• GK = AGH
• K = AH
• A = K / H

やはり、選択肢4が正しいことが分かります。

選択肢の確認

1．誤り。
H + K ではありません。分岐点を H の後ろへ移動したときは、加算ではなく、H の影響を打ち消すために割り算で補正します。

2．誤り。
K - H ではありません。ブロック線図の分岐点移動では、伝達関数を引き算で補正するのではなく、通過したブロックの伝達関数で割るか掛けるかを考えます。

3．誤り。
HK ではありません。もし図2で A = HK とすると、フィードバック信号は A × H × U = H^2K × U となり、図1の K × U と一致しません。

4．正しい。
図1では、H の前の信号 U に K をかけて戻しています。図2では、H の後の信号 Y = H × U から戻すため、A × H × U = K × U となる必要があります。

したがって、

• A = K / H

です。

5．誤り。
K/G ではありません。移動している分岐点は、G の前後ではなく H の前後です。したがって補正に関係するのは G ではなく H です。

覚えるポイント

• ブロック線図の等価変換では、加算点に入る信号や分岐点から戻る信号が変わらないようにする。
• 分岐点をブロックの前から後ろへ移動するときは、そのブロックの伝達関数で割る補正が必要になる。
• 分岐点をブロックの後ろから前へ移動するときは、そのブロックの伝達関数を掛ける補正が必要になる。
• 今回は分岐点を H の前から H の後ろへ移動している。
• もとのフィードバックが K なので、移動後の伝達関数は A = K / H である。
